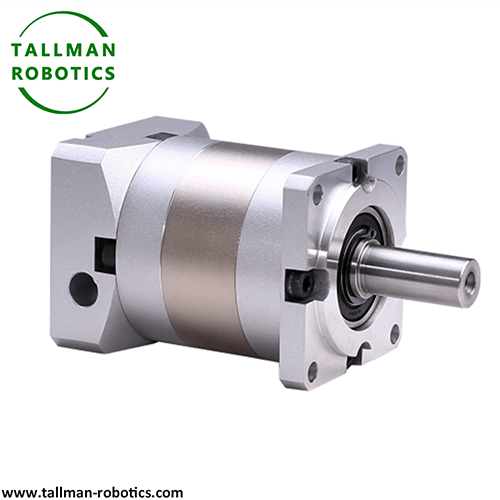

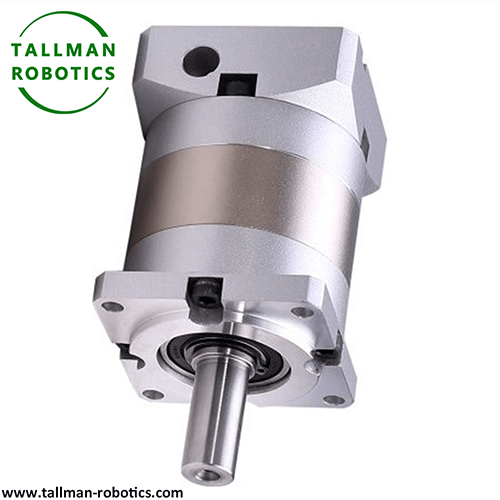

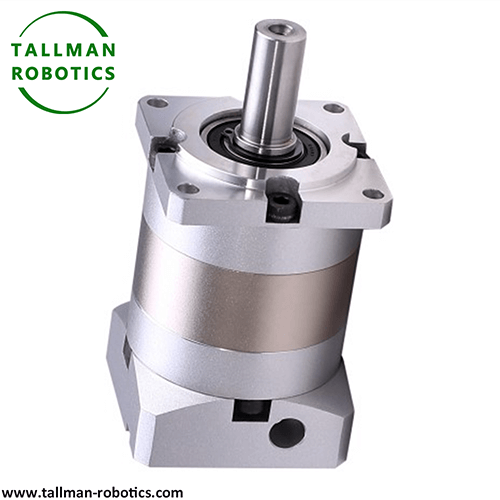

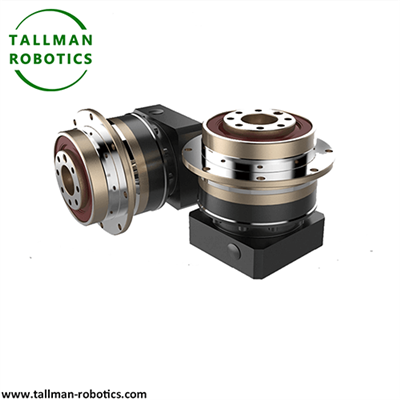

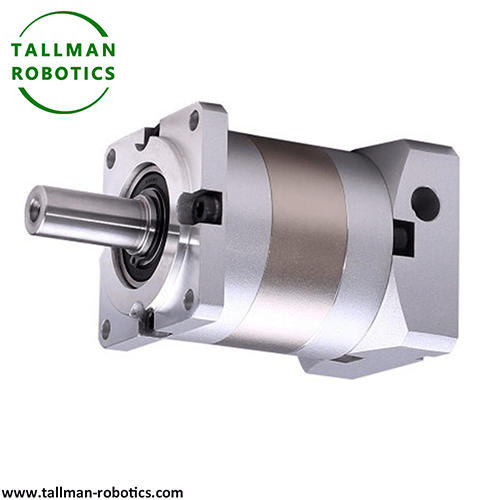

Cryogenic Planetary Gear Reducer,kas ti presision nga alikamen ti panagipatulod a mabalin a mangkissay ti kapartak ken mangpaadu ti torsion kadagiti aglawlaw ti nalabes a temperatura (kadawyan a manipud iti -60℃aginggana iti+200℃, ken dagiti sumagmamano nga espesial a modelo, ket mabalin a mangsaklaw manipud iti -196℃aginggana iti+300℃). Dagiti nangato ken nababa a temperatura a planetario a mangkissay ket nagbalinen a "rangtay" a mangikonektar kadagiti taudan ti bileg ken dagiti aktuasion. Iti batayan ti panangtaginayon kadagiti pagimbagan ti kompakto nga estruktura ken nangato a densidad ti torsion dagiti tradisional a planetario a mangkissay, daytoy ket mangburak kadagiti limitasion dagiti nangato ken nababa a temperatura nga aglawlaw kadagiti sistema ti panagipatulod babaen ti material a panagbalbaliw, estruktural a panagoptimisar, ken dagiti panagpasayaat ti proseso, a mangipaay kadagiti mapagtalkan a solusion ti bileg para kadagiti alikamen iti sidong dagiti nalabes a kasasaad ti panagtrabaho.
Ti Cryogenic Planetary Gear Reducer ket dagiti eksakto a puso ti panagipatulod ti bileg kadagiti nalabes nga aglawlaw. Kadagiti nangato-a patingga a tay-ak a kas ti industrial nga automation, aeroespasio, ken baro nga enerhia, dagiti alikamen ket masansan a kasapulan nga agtignay a natalged iti sidong dagiti kasasaad ti temperatura nga adayo a nalablabes ngem dagiti gagangay nga aglawlaw.
Ti Nangato ken Nababa a Temperatura a Planetary Reducer ket maysa nga alikamen ti panagipatulod ti planetary gear a nadisenio a naisangsangayan para kadagiti aglawlaw ti nakaro a temperatura. Ti kangrunaan nga aramidna ket ti panangbalbaliw ti nangato-kapartak a nababa a torsion nga input manipud kadagiti taudan ti bileg a kas dagiti motor iti nababa-speed high torque output babaen ti gear meshing, bayat a masigurado ti kinaumiso ti panagipatulod, episiensi, ken kapaut ti panagbiag iti sidong ti agsinnublat a nangato ken nababa a temperatura wenno agtultuloy a nalabes a temperatura.
Ti kangrunaan nga estruktura ti Cryogenic Planetary Gear Reducer ket maitunos kadagiti tradisional a planetary gearbox, a buklen dagiti uppat a kangrunaan a paset: ti sun gear, planet gears, ring gears, ken planet carrier. Ti tengnga nga engranahe ti init ket umawat ti bileg nga input ken mangiturong kadagiti agpapada a naiwarwaras a engranahe ti planeta (kadawyan a 3-6) tapno agturong iti aglawlaw daytoy. Dagiti engranahe ti planeta ket aggigiddan a makisilpo kadagiti naipatakder wenno agturong a singsing a engranahe iti akinruar a sikigan, ken iti kamaudiananna ket mangiruar ti bileg babaen ti agaw-awit ti planeta a mangawit kadagiti engranahe ti planeta. Daytoy nga estruktura a "multi tooth meshing" ket mangipasigurado ti urayno ti pannakaiwaras ti bileg, a natural nga addaan iti nangato a kapasidad ti panagawit ti karga ken kinakompakto, bayat a ti nangato ken nababa a temperatura a panagadaptabilidadna ket isu ti kangrunaan a puntos ti panagpasayaat a mangilasin daytoy manipud kadagiti gagangay a mangkissay.

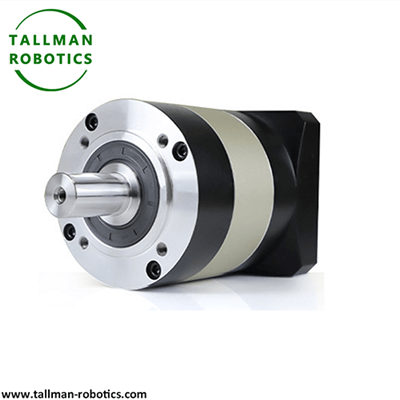

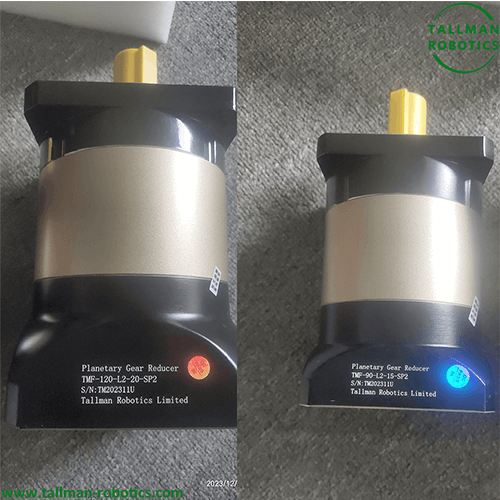

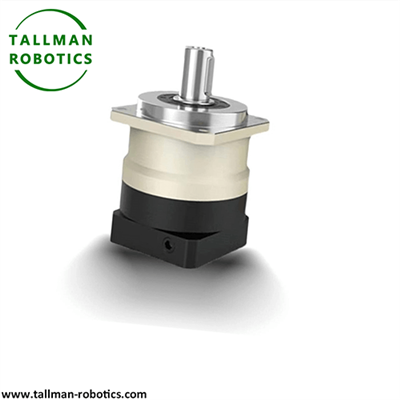

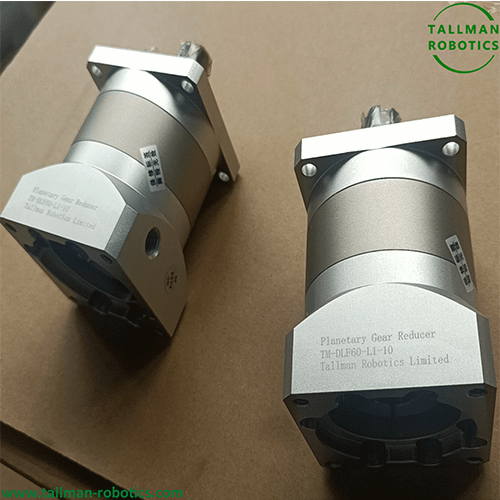

Ditoy Iti daytoy a panid, iyam-ammomi ti serialmi a Cryogenic Planetary Gear Reducer, makitamto dagiti range,nalpas a gearbox,video ti panagsubok kas iti sumaganad:
Kasta met Mabalinyo a buyaen ti ad-adu pay a proyekto wenno bisitaen ti video gallery-tayo babaen ti Youtube: https://www.youtube.com/@tallmanrobotics
|
-196℃-+200℃Krioheniko a Planetario nga Gear Reducer |
|
|
|
Tapno masaranget dagiti nakaro a karit ti temperatura, naaramid dagiti naipuntiria a panagbalbaliw iti disenio, materiales, ken proseso dagiti nangato ken nababa a temperatura a planetario a gearbox, nga addaan kadagiti kangrunaan a teknolohia a naipamaysa kadagiti sumaganad a lugar:
|
Panagpili kadagiti materiales a naandur iti nangato ken nababa a temperatura |
Dagiti material ket isuda ti pundasion ti nangato ken nababa a temperatura a panagadaptabilidad, ken dagiti kangrunaan a materiales nga addaan iti panagtunos ti panagaramid ket kasapulan a mapili segun ti target a sakop ti temperatura |
Dagiti paset ti gear ken shaft |
Dagiti titanio a ragup ti sangkap (TC4) ken dagiti nikel a naibatay a ragup ti sangkap (Inconel 718) ket kadawyan a maus-usar kadagiti nababa-a temperatura nga aglawlaw, a mabalin a mangtaginayon ti nasayaat a kinatibker ken pigsa iti baba ti -200 a℃; Para kadagiti nangato-temperatura nga aglawlaw, dagiti nangato a temperatura a ragup ti sangkap (GH4169) ken dagiti seramiko a kompuesto a materiales (kas ti SiC a napatibker a seramiko) ket napili, a makaandur kadagiti temperatura iti ngato ti 300 a℃ken addaan iti nasayaat a panagandur iti oksidasion. |
|
Planetario nga agaw-awit ken shell |
Ti precipitation hardened stainless steel (17-4PH) wenno cast titanium alloy ket kadawyan a maus-usar a mangtimbeng ti pigsa, panagandur ti pannakarunaw, ken ti kinatalged ti pudot, a mangkissay ti estruktural a panagporma a gapuanan babaen dagiti panagbalbaliw ti temperatura. |
||
|
Dagiti selio ken katulongan a paset |
Dagiti paset ti panagselio ket napili manipud iti perfluoroether rubber (FFKM) wenno metal bellows sealing. Ti immuna ket makaandur ti -20℃aginggana ti+260℃, bayat a ti naud-udi ket makapagtalinaed ti panagaramid ti panagselio kadagiti ultra-nangato a temperatura; Ti bering cage ket naaramid iti polyimide (PI) wenno metal a material tapno maliklikan ti nababa-temperatura a panagrupsa wenno nangato a temperatura a panaglakay. |
||
|
Espesial a disenio ti sistema ti panagpabanglo |
Ti panagpabanglo ket isu ti lifeline ti nangato ken nababa a temperatura a panagipatulod, ken ti napasadaan a plano ti panagpabanglo ket rumbeng a maaramid a naibatay iti sakup ti temperatura |
Nababa ti temperatura a panagpabanglo |
babaen ti panagusar ti sintetiko a poly (alpha olefin) (PAO) a naibatay iti pangpabanglo a lana wenno silikon-a naibatay a pangpabanglo a grasa, nga addaan iti nababa a puntos ti panagyelo (mabalin a nababa a kas ti -60℃wenno nababbaba), nasayaat a nababa a temperatura a pluido, ken mabalin a mangporma ti natalinaay a pelikula ti lana kadagiti nalamiis unay nga aglawlaw. |
|
Nangato a temperatura ti panagpabanglo |
Pilien dagiti solido a pangpabanglo a naibatay iti polytetrafluoroethylene (PTFE) wenno molybdenum disulfide (MoS 2) a namaga a pelikula a pangpabanglo. Dagiti solido a pangpabanglo ket saan nga ag-evaporate wenno agrupsa kadagiti nangato a temperatura, ken mabalin a mangtaginayon kadagiti epekto ti panagpabanglo iti napaut a panawen; Sumagmamano a nalabes a nangato a temperatura nga eksena ket mabalin pay nga agusar ti "bukod-agpabanglo a bering+gear surface sulfurization treatment" tapno mangkissay ti panagkikinnapet babaen ti panagbalbaliw ti rabaw. |
||
|
Nalawa a temperatura a sakop ti panagadaptasion |
Para kadagiti mangkissay a kasapulan nga agtrabaho kadagiti agsinnublat a nangato ken nababa a temperatura nga aglawlaw, dagiti ester a sintetiko a pangpabanglo ket kadawyan a maus-usar, nga addaan iti maibagay a sakop ti temperatura iti -40℃aginggana ti+150℃, a mangtimbeng ti nangato ken nababa a temperatura a panagaramid. |
||
|
Optimization ti estruktura ken proseso |
Ibalanse dagiti epekto ti panagbalbaliw ti temperatura babaen ti disenio ti estruktura |
Estruktura ti kompensasion ti pudot |
Dagiti "elastic pins" wenno "clearance adjustment rings" ket maus-usar iti panagtipon ti nagbaetan ti gear ken ti shaft, a mangipalubos kadagiti paset a siwayawaya a lumawa ken agkontrata no agbaliw ti temperatura, a mangliklik iti panag-jam wenno panaglukat. |
|
Simetriko nga Layout |
Dagiti planetario nga engranahe ket agpapada a naiwarwaras ken mangadaptar ti simetriko nga estruktura tapno mangkissay ti panagsilpo ti puersa a gapuanan ti saan a patas a temperatura ken masigurado ti naannayas a panagipatulod. |
||
|
Teknolohia ti eksakto a panagmakinilia |
panagusar ti "nababa-temperatura a panaglakay a panagagas" tapno maikkat ti akin-uneg a panagbannog kadagiti materiales ken mangkissay ti panagporma kadagiti nababa a temperatura; Ti rabaw ti engranahe ket naagasan babaen ti "nitriding" wenno "carbonitriding" tapno mapasayaat ti panagandur ti panagsuot ken pigsa ti pannakabannog iti nangato ken nababa a temperatura. |
No maidilig kadagiti gagangay a planetario a gearbox, dagiti nangato ken nababa a temperatura a planetario a gearbox ket mangipakpakitada kadagiti naipangpangruna a pagimbagan kadagiti nalabes nga aglawlaw:
|
Nalawa a temperatura a sakup ti adaptability |
Daytoy ket mabalin nga agtrabaho a natalged manipud iti -60℃aginggana iti+200℃(dagiti naisangayan a modelo ket mangsaklaw manipud iti -196℃aginggana iti+300℃), a mangsangpet kadagiti kasapulan dagiti nalabes nga eksena a kas ti eroespasio ken dagiti alikamen ti kriogeniko. |
|
Nangato ti kinaumiso ti panagipatulod |
Babaen ti material stability optimization ken structural compensation design, ti transmission clearance ket mabalin pay laeng a makontrol iti uneg ti 0.1 nga arko a minuto urayno iti sidong dagiti nakaro a panagbalbaliw ti temperatura, a mangipasigurado ti kinaumiso ti panagposision ti actuator. |
|
Nangato ti kinamapagtalkan ken napaut a panagbiag |
Dagiti nangato ken nababa a temperatura a naandur a materiales ken ti naisangayan a sistema ti panagpabanglo ket nangruna a mangkissay ti peggad ti pannakasuot ken pannakapaay kadagiti nalabes nga aglawlaw, nga addaan iti promedio a panawen iti nagbaetan dagiti pannakapaay (MTBF) iti nasurok a 10000 nga oras. |
|
Kompakto ken nangato ti torque density |
Ti panagtawid kadagiti estruktural a pagimbagan ti planetario a panagipatulod, ti torsion ti panagruar ket nasurok a 30% a nangatngato ngem dagiti gagangay a nangato ken nababa a temperatura a mangkissay iti sidong ti isu met laeng a tomo, a maibagay para kadagiti nalabes nga alikamen ti aglawlaw nga addaan iti limitado nga espasio. |
|
Nababa ti arimbangaw ken nababa ti panagdayyeg |
Ti simetriko nga estruktura ken ti eksakto a proseso ti panagmakinilia ti multi tooth meshing ket mangpabalin daytoy nga agtignay babaen ti arimbangaw a makontrol iti baba ti 65dB iti nangato ken nababa a temperatura, a mangkissay ti pannakasinga ti panagdayyeg iti alikamen. |
Ti nalabes a panagadaptasion ti aglawlaw ti Cryogenic Planetary Gear Reducer ket mangaramid kadagitoy a nasken kadagiti adu a nangato-end a tay-ak:
|
Aeroespasio |
Dagiti sistema ti panangkontrol iti kababalin ti satellite, dagiti mekanismo ti panagtaray ti rocket, dagiti transmision ti landing gear ti eroplano, kdpy. |
|
Cryogenic ken Nababa a Temperatura nga Inhenieria |
Ti alikamen a paglaok ti tangke ti pagipempenan ti LNG, nababa-temperatura a sistema ti panagipatulod ti freezer, mekanismo ti panagpalamiis ti alikamen ti superkonduktor, kdpy., ket kasapulan pay laeng nga agtignay a natalged iti aglawlaw ti likido a nitroheno iti -196℃. |
|
Dagiti industrial nga urno ken dagiti alikamen ti nangato-temperatura |
Dagiti conveyor ti urno a panagagas ti pudot, dagiti alikamen a mangporma ti sarming, dagiti potoboltaiko a makina ti sintering ti silikon, kdpy., ket kasapulan a mangtaginayon ti kinaumiso ti panagipatulod iti nangato-temperatura nga aglawlaw iti 150-300℃. |
|
Iti tay-ak ti baro nga enerhia |
adda dagiti sistema ti yaw ken pitch para kadagiti alikamen ti bileg ti angin (kabael a makaandur iti nababa a temperatura iti -40℃ken napigsa a karga ti angin) ken dagiti sistema ti panangsurot iti photovoltaic (kabael a makaandur iti nangato a pannakaisarang iti temperatura ken panagdumaduma ti temperatura iti rabii iti aldaw). |
|
Espesial a lugan ken alikamen |
Ti sistema ti panagtaray dagiti lugan ti panagsukisok ti polar ken dagiti lugan iti ruar ti kalsada iti disierto ket kasapulan a makibagay kadagiti nalabes a panagdumaduma ti temperatura iti -50℃aginggana ti+80℃; Mekanismo ti panagrikus ti radar, panagipatulod ti missile launcher, kdpy kadagiti alikamen ti militar. |
Dagiti sumaganad a punto ket rumbeng a maipalagip no agpili ken agusar kadagiti nangato ken nababa a temperatura a planetario a mangkissay:
|
Lilawag ti sakup ti temperatura |
Pilien ti maitunos a modelo a makaandur iti pudot-a naibatay kadagiti kababaan ken kangatuan a temperatura dagiti aktual a kasasaad ti panagtrabaho, a liklikan dagiti "nababa-temperatura a modelo a maus-usar kadagiti nangato-temperatura nga aglawlaw" wenno "nangato-temperatura a modelo iti nasurok a nadisenio". |
|
Panagtunos ti karga ken reduction ratio |
Maibatay iti gubuayan ti bileg, kapartak, ken torque a kasapulan ti actuator, kalkularen ti maitutop a reduction ratio tapno masigurado a ti output torque ti reducer ket addaan iti safety margin a 1.2-1.5 a daras iti nangato ken nababa a temperatura. |
|
Panagmantener iti lubrication |
Kanayon a kitaen ti kasasaad ti panagpabanglo, liklikan ti panagtangken ti pangpabanglo kadagiti aglawlaw a nababa ti temperaturana, lapdan ti panag-elingag ti pangpabanglo kadagiti aglawlaw a nangato ti temperaturana, ken sukatan dagiti maitutop nga espesial a pangpabanglo sigun iti siklo ti panagtrabaho. |
|
Pannakaipasdek ken Pannakasalaknib |
Siguraduen a ti biddut ti coaxialidad ket adda iti uneg ti 0.1mm/m bayat ti pannakaipasdek tapno mapabassit ti kanayonan a stress; Dagiti aglawlaw ti nangato a temperatura ket kasapulan ti pannakaikabil dagiti kalub ti insulasion, bayat a dagiti aglawlaw ti nababa-temperatura ket kasapulan ti panangikonsiderar kadagiti addang ti insulasion tapno mangkissay kadagiti panagbalbaliw ti temperatura. |
Ti nangato ken nababa a temperatura a planetario a gearbox ket produkto ti panagtipon ti teknolohia ti mekanikal a panagipatulod, siensia dagiti materiales, ken teknolohia ti panagpabanglo. Daytoy ket mangburak kadagiti limitasion ti nalabes a temperatura iti panagipatulod ti bileg ken mangipaay ti kangrunaan a suporta ti panagipatulod para kadagiti nangato-a patingga a tay-ak a kas ti eroespasio, baro nga enerhia, ken ti krioheniko nga inhenieria. Iti umad-adu a panagkasapulan para iti panagadaptabilidad kadagiti nalabes nga aglawlaw kadagiti industrial nga alikamen, ti Cryogenic Planetary Gear Reducer ket agtultuloyto nga ag-upgrade iti material a panagbalbaliw (kas dagiti baro a seramiko a kompuesto a materiales), nasaririt a panagpabanglo (kas dagiti adaptibo a sistema ti panagpabanglo ti temperatura), ken panagbantay ti kasasaad (naikaykaysa a temperatura a pakdaar ti panawen), nga agbalin a ti "standard core" ti presision a panagipatulod iti sidong ti nalabes a sensore a panagtrabaho dagiti kasasaad.
