Ti Panag-indeks ti Mekanismo ti Cam ket maysa a mekanikal a mekanismo ti panagipatulod nga agus-usar ti cam a kas ti kangrunaan a panagmaneho nga elemento tapno agbaliw ti agtultuloy nga input a panaggunay (kadawyan a panagiturong a panaggunay) iti periodiko nga agsasaruno nga indeks a panaggunay iti rimmuar a patingga babaen ti relasion ti meshing iti nagbaetan ti cam ken ti pasurot. Daytoy ti kangrunaan a paset para iti panangipatungpal ti siklo ti "panagsardeng ti panaggunay nga eksakto a panagposision" kadagiti automatiko nga alikamen, a nasaknap a maus-usar kadagiti senario ti industria a kasapulan dagiti addang-babaen ti-addang nga operasion.
Ti kangrunaan a panagandar ti mekanismo ti cam ti panag-indeks ket tapno magun-od ti agsasaruno a panagposision ti panag-indeks segun kadagiti naikeddeng a pagalagadan, a daytoy ket nasken a maragpat babaen ti:
Heometriko a disenio ti parametro ti propil ti cam: dagiti nasakbay a-naikeddeng a parametro a kas ti anggulo ti panag-indeks, kapartak ti panaggunay, oras ti panagtalinaed, kdpy.
Rigid meshing transmission: Ti cam ken ti driven part ket awan ti gap contact, a mangipasigurado iti natalinaay a panaggaraw ken awan ti naurnong a biddut;
Mekanikal a bukod a panagsinkronisar: Ti panaggunay ti panagserrek ken ti panagruar ti agsasaruno a panaggunay ket napilit a nainaig babaen dagiti propil ti cam, nga awan ti kasapulan ti kanayonan a panagsinkronisar ti sistema ti panagtengngel.
Segun ti estruktural a porma ti cam ken ti pasurot, ti Indexing Cam Mechanism ket mabalin a mabingbingay kadagiti sumaganad a gagangay a kita, tunggal maysa ket addaan kadagiti bukodna a maipakat nga eksena:
|
Tipo |
Dagiti Karakteristiko ti Estruktura |
Dagiti Pangruna a Bentaha |
Dagiti Gagangay nga Aplikasion |
|
Arko-sukog ti indeks a mekanismo ti cam |
Ti aktibo a cam ti arko-sukog a mekanismo ti indeks a cam ket maysa nga arko-sukog nga estruktura, nga addaan kadagiti rolio a naurnos a naiwarwaras iti naiturong a turntable, ken ti ehe ti cam ket perpendikular iti ehe ti naiturong a turntable. |
Napigsa a kapasidad ti panagawit ti karga-, nangato nga eksakto ti panagbingbingay (aginggana ti ± 5 nga arko a segundo), ken nasayaat a nangato-a panagaramid ti kapartak. |
Eksakto a makina a remienta nga indeks a lamisaan, automated nga panagtitipon turntable |
|
Silindriko nga indeks a mekanismo ti cam |
Ti aktibo a cam ti silindriko a mekanismo ti indexing cam ket silindriko, nga addaan kadagiti espiral a kanal a namakinilia iti akinruar a silindriko a rabaw, ken dagiti roller iti maiturong a turntable ket naikabil kadagiti kanal para iti panag-mesh. |
Kompakto nga estruktura, nalaka a maibagay nga anggulo ti panag-indeks, maibagay para kadagiti kalalainganna ken nangato-a kapartak nga eksena. |
Makina ti panagempake ken alikamen a pangsubok iti elektroniko a paset |
|
Planar nga indeks ti mekanismo ti cam |
Ti aktibo a cam ket maysa a sukog ti disk- a planar nga estruktura, ken ti naiturong a paset ket maysa a turntable nga addaan kadagiti rollers. Ti cam ket parallel iti ehe ti driven turntable. |
Ti proseso ti panagpataud ket simple, ti gastos ket nababa, ken daytoy ket maibagay para kadagiti babassit ken kalalainganna-kadakkel a senario ti karga. |
Makina ti industria ti nalag-an, alikamen a pangbalkot iti taraon |
|
Indeks ti mekanismo ti panagsilpo ti cam |
Cam ken mekanismo ti panagsilpo tapno mangiruar ti linear wenno kompuesto nga agsasaruno a panaggunay (kas ti panagrikus+panagpatarus) . |
Ti trayektoria ti panaggunay ket nalaka a maibagay ken mabalin a makagun-od kadagiti komplikado nga indeks nga aramid |
Iregular a workpiece conveying ken multi proseso a naikaykaysa nga alikamen |

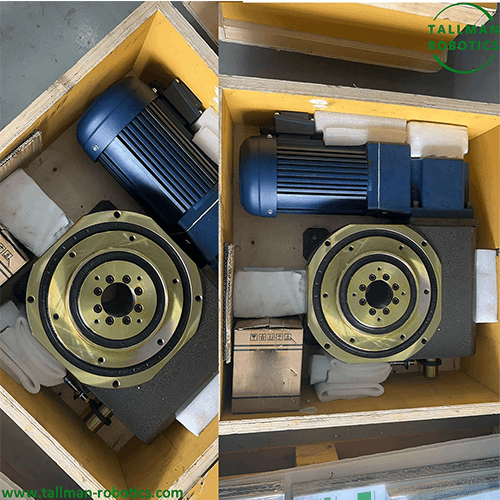

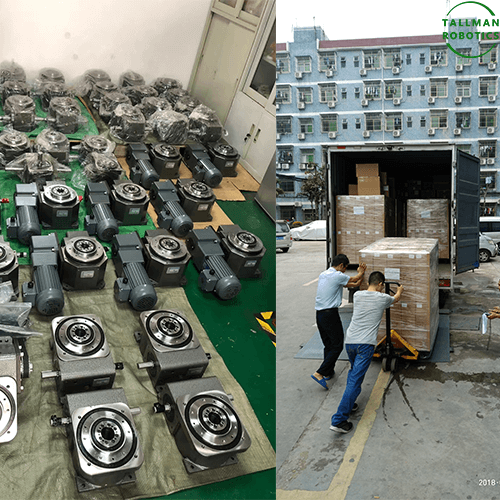

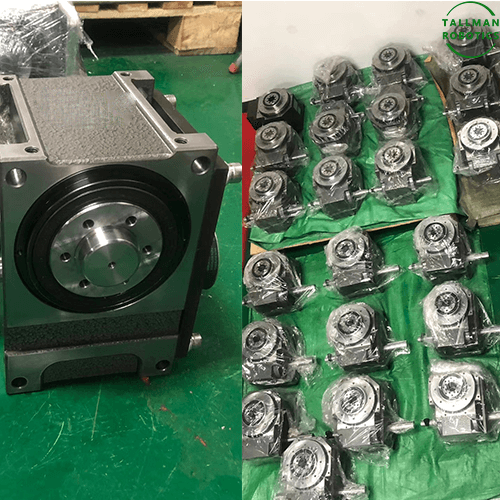

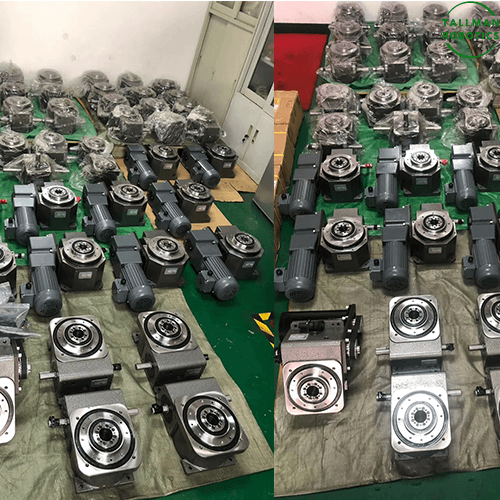

Ditoy Iti daytoy a panid, iyam-ammomi ti 110 a DF Cam Indexers manipud iti TallMan Robotics, nga isu ti kangatuan a mangidadaulo a managpartuat ti Cam Indexer, makitam ti data sheet, ladawan ti produksion,vedios kas iti sumaganad:
Kasta met Mabalinyo a buyaen ti ad-adu pay a proyekto wenno bisitaen ti video gallery-tayo babaen ti Youtube: https://www.youtube.com/@tallmanrobotics
Ti Panag-indeks ti Mekanismo ti Cam ket isu ti kangrunaan a paset para iti pananggun-od ti "multi station step-by-step operation" kadagiti automated a linia ti produksion, ken dagiti gagangay nga eksena ti aplikasion ket mairaman ti:
Mekaniko a panagproseso: CNC machine tool indexing worktable, automatiko a mekanismo ti panagbalbaliw ti remienta, gear machining indexing device;
Automatiko a panagtitipon: Rotary multi station assembly machine (kas ti bering, motor, konektor a panagtitipon), addang-by-addang a panagposision kadagiti paset a panagprenta;
Alikamen ti panagempake: Rotary labeling machine, sagpaminsan a panangipatulod ken panangiposision kadagiti botelia ken lata kadagiti makina a pangpunno, ken addang-by-addang a panagtimbukel kadagiti makina a mangporma iti kahon ti papel;
Elektronika a panagpataud: PCB board inspeksion turntable, workstation switching ti chip packaging equipment, LED bead sorting makina indexing;
Panagproseso iti taraon: pannakabingbingay ti molde para kadagiti makina a mangmolde iti pastry, sagpaminsan a panagpakan para iti panagurnos ken panagempake iti kendi, ken panangiposision para kadagiti makina a mangirut iti kalub ti botelia ti inumen.
Ti Panag-indeks ti Cam Mechanism ket maysa nga alikamen ti panagipatulod nga agus-usar kadagiti nainkasigudan a pagalagadan ti mekanikal nga estruktura tapno magun-od ti agsasaruno a panag-indeks. Ti kangrunaan a pategna ket adda iti panagusar kadagiti puro a mekanikal a pamay-an tapno mangrisut kadagiti nangato-presision ken nangato a kinatalged a kasapulan ti agsasaruno a panaggunay.
Ti Panag-indeks ti Mekanismo ti Cam ket maysa a kangrunaan a mekanikal a mekanismo para iti pananggun-od ti nangato-presision nga agsasaruno a panag-indeks a panaggunay iti industrial nga automation. Daytoy ket mangikeddeng ti linteg ti panaggunay babaen ti heometriko a disenio ti propil ti cam ken agpannuray iti nainget a panagsilpo tapno masigurado ti natalinaay ken mapagtalkan a siklo ti "indexing pause". Daytoy ket mangitipon ti nangato a presision, nangato a kinatalged, ken napigsa a panagadaptasion ti aglawlaw, ken daytoy ket maysa a di masukatan a kangrunaan a paset kadagiti senario a kas ti multi station machining ken automated assembly. Mangipaay daytoy iti napateg a solusion ti mekanikal a panagipatulod para iti nangato nga episiensiana ken kinaeksakto ti industrial a produksion.
