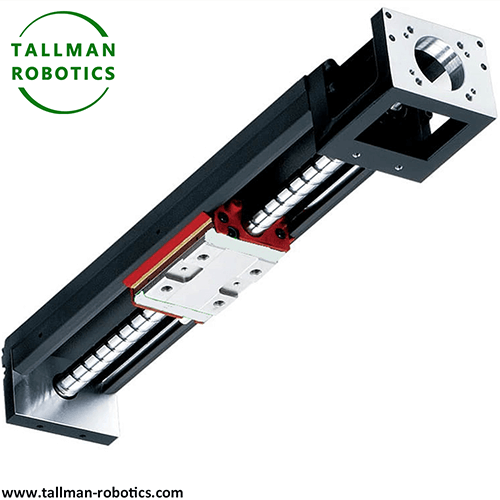

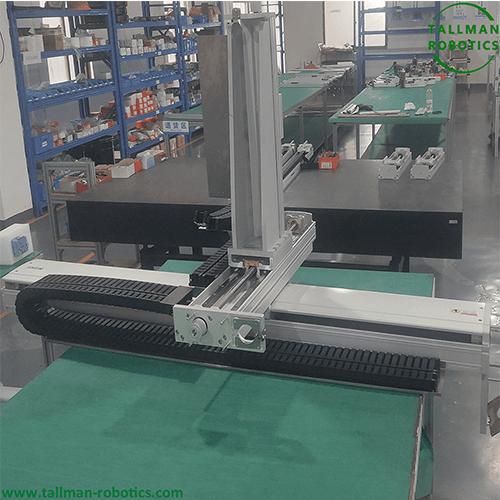

Nangato a Kapardas a Linear a Modulo

Ti Nangato a Kapartak a Linear a Modulo ket maysa a paset ti presision a panagipatulod a mangitipon kadagiti plataporma ti panangiturong, panagtaray, ken panaggunay, a nadisenio a naisangsangayan para iti pananggun-od ti nangato-a kapartak ken natalinaay nga agsinnublat a panaggunay dagiti banag iti diretso a direksion. Ti kangrunaan a tampokna ket ti panagtunos ti nagbaetan dagiti nasayaat a pamay-an ti panagmaneho (kas dagiti linia a motor, dagiti nangato-a kapartak a sinkrono a sinturon, wenno dagiti presision a bola a tornilio) ken dagiti nababa a panagkugtar a mangiturong nga estruktura (kas dagiti asero a giya a riles nga addaan kadagiti bola a slider) tapno magun-od ti kapartak ti panaggunay iti sumagmamano a metro iti tunggal maysa a segundo (dagiti sumagmamano a modelo ket mabalinda a makadanon iti 5m/s wenno ad-adu pay), bayat a mataginayon ti nangato a kinaumiso ti panagposision (kadawyan nga agingga iti ± 0.01mm a lebel).

Iti estruktura, ti Nangato a Kapartak a Linear a Modulo ket mangiraman ti nangato-a kapartak a sistema ti panagtaray (a mangipatulod ti bileg), dagiti nangato-presision a giya a riles (a mangipasigurado ti panangiturong), dagiti motion slider (agawit kadagiti karga), ken ti batayan (a mangipaay ti nainget a suporta). Sumagmamano a modelo ket addaan kadagiti buli-proof, lubrication, ken limit nga alikamen tapno mapasayaat ti panagtalek. Nasaknap a maus-usar iti elektroniko a panagpataud (kas ti panagempake ti chip), panagurnos ti logistik, panagproseso ti laser ken dagiti dadduma pay nga eksena ti automation a kasapulan ti nainget a kapartak ken episiensiana, a mangtimbeng ti nangato-a kapartak a sungbat ken naannayas a panaggunay, daytoy ket isu ti kangrunaan a yunit ti panagipatulod dagiti moderno a nangato-kapartak nga automation nga alikamen.

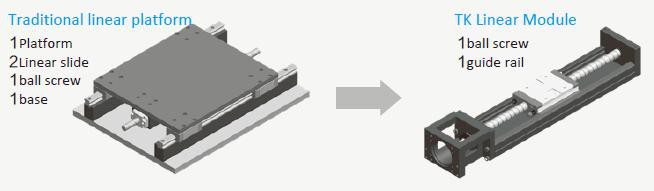

Ti naikabil a linia a modulo ti asero a giya a riles ket maysa a presision a mekanikal a paset ti panagipatulod a mangitipon ti asero a giya a riles ken ti sistema ti panagtaray, a nangruna a maus-usar a manggun-od ti nangato-eksakto ken nangato a kinatalged ti agsinnublat a panaggunay dagiti banag iti linia a direksion. Ti kangrunaan a tampokna ket ti panangikabil ti asero a giya nga estruktura ti riles iti bagi ti modulo, a mangporma ti naikaykaysa a disenio, a nasaknap a maus-usar kadagiti tay-ak a kas dagiti alikamen ti automation, dagiti presision a ramit ti makina, dagiti robot, ken elektroniko a panagpataud.

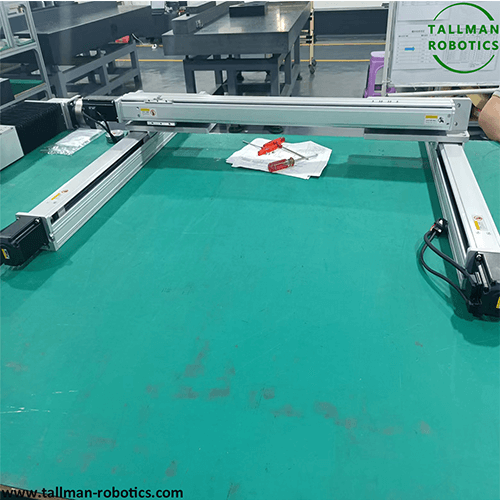

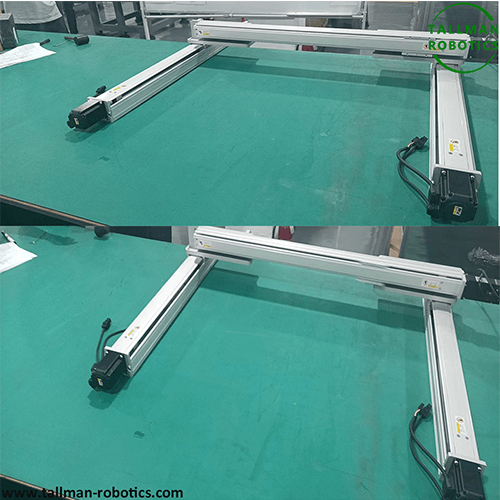

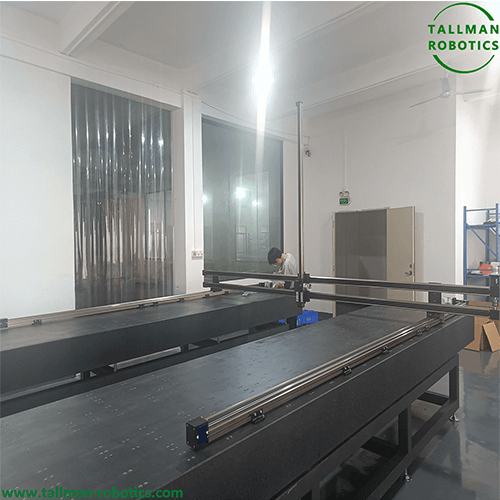

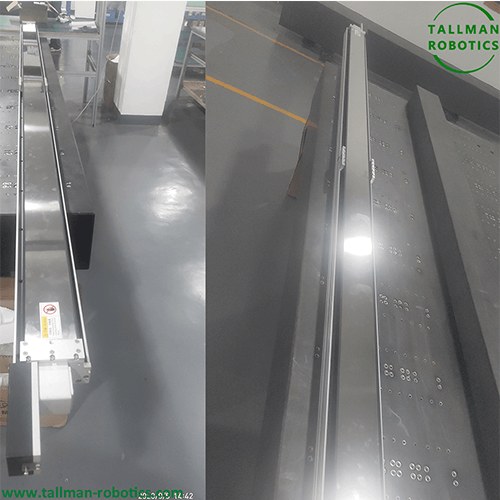

Mabalinyo a buyaen ti ad-adu pay a proyekto wenno bisitaen ti video gallery-tayo babaen ti Youtube: https://www.youtube.com/@tallmanrobotics

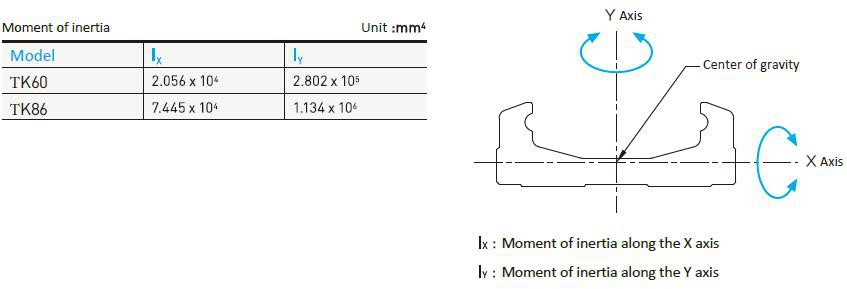

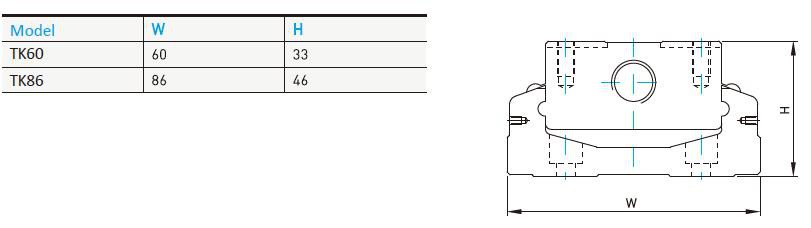

Kita ti Asero: Giya a Riles a Naibangon-kadagiti Linear a Modulo. Ti baba a plato ti module ket asero , ti sliding block ket asero, ken ti cover plate ti sliding seat , ken ti support seat ket aluminum.

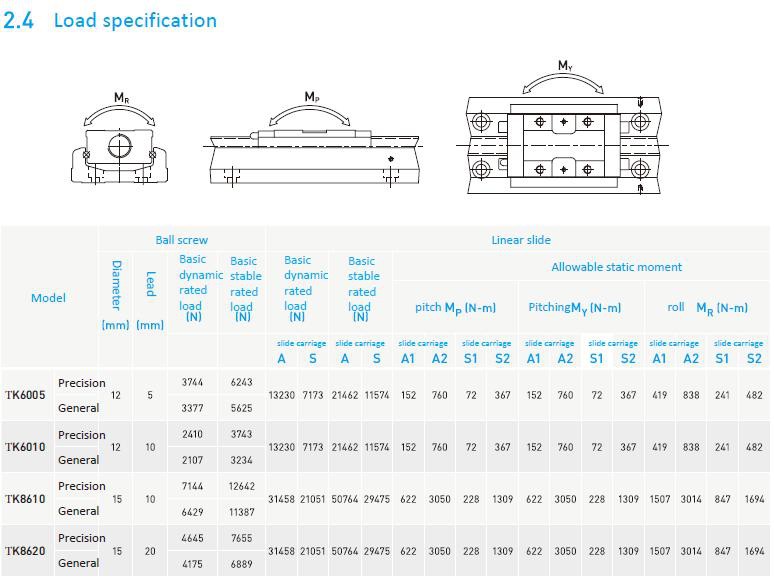

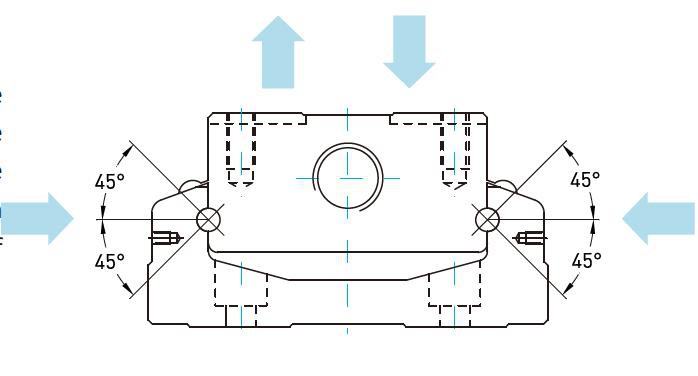

TK Asero a Giya a Riles Naibangon-iti linear a modulosIkarga espesipikasion

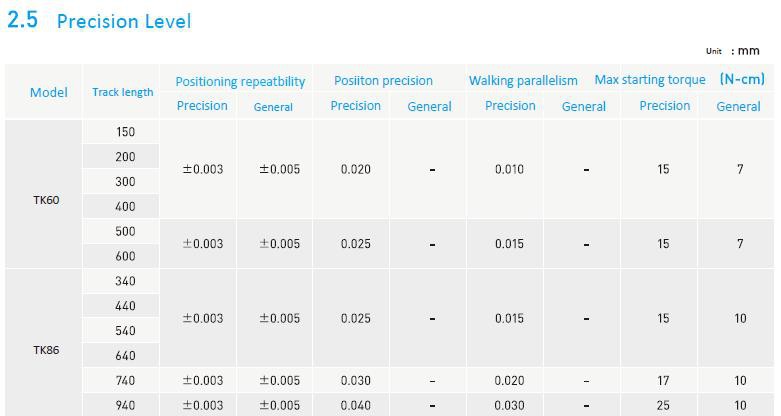

TK Asero a Giya a Riles Naibangon-iti linear a modulos Lebel ti Kinaumiso

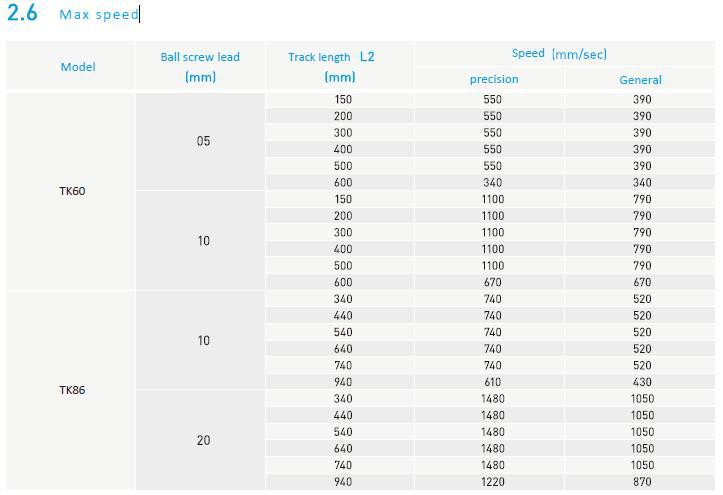

TK Asero a Giya a Riles Naibangon-iti linear a modulos max a kapartak

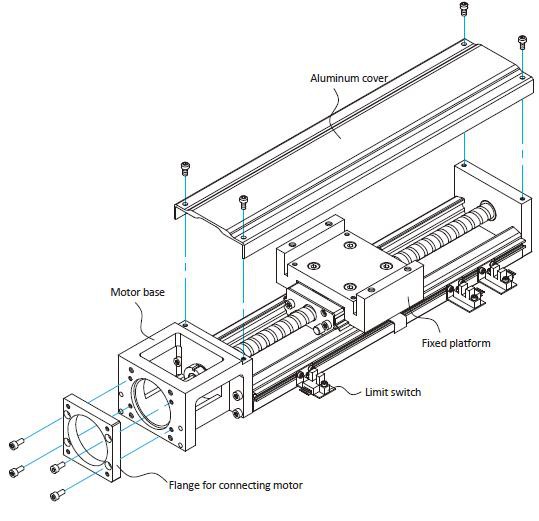

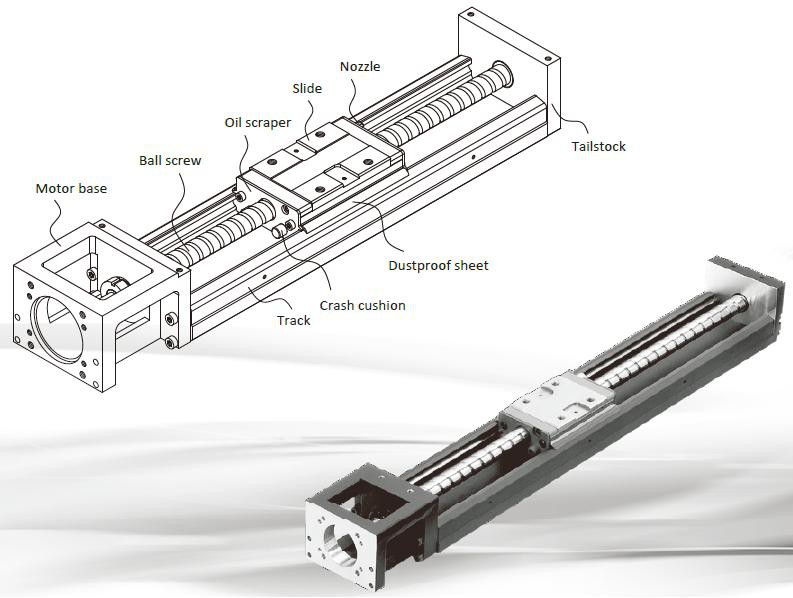

1.Komposision ti estruktura ti kangrunaan

Ti estruktura ti asero a giya a riles a naikabil a linear a modulo ket mabalin a madismantle kadagiti sumaganad a kangrunaan a paset, nga agtitinnulong tapno masigurado ti kinaumiso ken kinatalged ti panaggunay:

1)Asero nga giya nga riles

Naaramid manipud iti nangato-ti pigsana nga asero (kas ti asero ti bering) babaen ti presision a panagmakinilia, ti rabaw ket kadawyan a matratar babaen ti panag-quenching, chrome plating, kdpy tapno mapasayaat ti panagandur ti panagsuot ken panagandur ti pannakarunaw.

Naikabil iti base wenno slider ti module, makitinnulong daytoy kadagiti rolling elements (bola, rollers) iti slider tapno mangporma iti nababa a friction guiding structure.

2)Sistema ti panagmaneho

Dagiti gagangay a pamay-an ti panagmaneho ket mairaman ti bola a tornilio a panagtaray (dagiti nangato-eksision nga eksena), sinkrono a sinturon a panagtaray (dagiti nangato-a kapartak nga eksena), wenno linear a motor a panagmaneho (ultra nangato a kapartak, nangato a sungbat a senario).

Dagiti paset ti panagmaneho ket naurnos a paralelo iti giya a riles, ken ti bileg ket mayakar iti slider babaen kadagiti agkonektar a paset a kas dagiti coupling ken synchronous wheel.

3)Sliding bloke / plataporma ti panaggaraw

Direkta a makakontak iti asero a giya a riles, ti baba ket addaan kadagiti agtulidtulid nga elemento wenno ag-sliding a paris ti panagkikinnapet tapno maiturong ti karga nga aggaraw iti diretso a linia iti giya a riles.

Ti rabaw ti plataporma ket kadawyan a nadisenio nga addaan kadagiti abut a pangikabilan para iti nalaka a pannakaikapet dagiti piesa a pagtrabahuan wenno dadduma pay nga alikamen.

4)Base/shell nga

Ti kangrunaan nga estruktura a mangawit ti giya a riles, sistema ti panagtaray, ken ti slider ket kasapulan nga addaan iti umdas a kinatibker tapno mangkissay ti panagporma. Kaaduanna a naaramid dayta iti aluminum alloy wenno asero, ket mabalin a mapasaran ti dadduma nga eksena iti panaglakay tapno mapasayaat ti kinatalged.

5) Dagiti katulongan a paset

Kas iti dust cover (tapno malapdan ti iseserrek ti buli iti guide rail), limit switch (tapno makontrol ti movement stroke), lubrication device (tapno mapaatiddog ​​ti service life), kdpy.

2.Core tampok ken pagimbagan

1)Nangato nga eksakto a panangiwanwan

Nangato unay ti kinaumiso ti pannakaproseso dagiti asero a giya a riles a mismo, kas iti kinalinteg ken panagpada. Ti naikabil a disenio ket mangkissay kadagiti biddut ti panagtitipon, ken babaen ti panagkontak dagiti agtulidtulid nga elemento, daytoy ket makagun-od ti kinaumiso ti panagposision iti mikrometro wenno uray pay ti nanometro a lebel.

2)Nangato a kinatibker ken kapasidad ti karga

Dagiti nangato-a pigsa a pakabigbigan ken naikaykaysa nga estruktura dagiti asero a giya a riles ket mangpabalin ti modulo a makaandur kadagiti dadakkel a radial ken ehe a karga, ken mangtaginayon ti natalinaay a kinaumiso ti panaggunay urayno agbaliw ti karga.

3)Nababa ti friction ken nangato ti kapartak

Ti panagkontak ti nagbaetan ti agtulidtulid nga elemento ken ti giya a riles ket addaan iti nababa a koepisiente ti panagkugtar (kadawyan<0.001), which not only reduces energy loss, but also supports high motion speeds (some models can reach 5m/s or more).

4)Kompakto nga estruktura

Ti giya a riles ket naikabil iti batayan, ken no maidilig kadagiti modulo nga addaan kadagiti akinruar a giya a riles, ti sapasap a tomo ket basbassit, a makasalbar ti espasio ti panagipasdek ken maibagay para iti automatiko a layout kadagiti akikid nga eksena.

5)Kombeniente a pannakamantener

Ti naikaykaysa a disenio ket mangkissay ti clearance iti nagbaetan dagiti paset, ken kaaduan kadagiti modelo ket addaan kadagiti sentral a lubrication interface, a mabalin a mangtaginayon ti panagaramid babaen ti regular a pananginayon kadagiti lubricant, a mangibunga kadagiti nababbaba a gastos ti panagmantener.

3. Dagiti senario ti aplikasion

Gapu ti nangato a kinaeksakto ken kinatalgedna, dagiti asero a giya a riles a naikabil a linia a modulo ket nasaknap a maus-usar kadagiti tay-ak a kasapulan ti nainget a kinaumiso ti panaggunay:

Elektronika a panagpataud: kas iti panagtengngel ti semikonduktor a wafer ken panaggunay ti panagposision kadagiti alikamen ti panangsukimat ti tabla ti PCB.

Precision machine tools: mausar para kadagiti kangrunaan a proseso kas iti tool feed ken worktable movement.

Teknolohia ti robotika: kas kadagiti arm joint para kadagiti agtitinnulong a robot ken linear drive para kadagiti mobile platform.

Automatiko a panangduktal: Panagyakar ken panagposision ti sample kadagiti instrumento a pangrukod iti koordinado ken alikamen a makita a panangsukimat.

Medikal nga alikamen: eksakto a panangkontrol iti panaggaraw para kadagiti infusion pump ken surgical robot.

Babaen ti nainkalintegan a panagpili, ti asero a giya a riles a naikabil a linear a modulo ket epektibo a makapasayaat ti panagaramid ti panaggunay dagiti alikamen ti automation ken maysa a kangrunaan a paset iti presision a mekanikal a panagipatulod.
