Linear nga Yugto ti Panagpatarus

Ti linear a tukad ti panagipatarus ket maysa nga alikamen ti eksakto a mangipamaysa iti pananggun-od ti panagipatarus a panaggunay ti maysa a karga iti maymaysa nga ehe. Ti kangrunaan nga aramidna ket ti siuumiso a panangibagay iti posision ti karga iti direksion a diretso ti linia babaen ti natalinaay a mekanikal nga estruktura ken panangkontrol iti panagmaneho. Saan a kas dagiti plataporma ti panaggunay ti adu nga ehe, ti Linear a tukad ti panagipatarus ket ad-adda a mangipamaysa iti nangato-presision a panagtengngel ti panagibalbaliw iti maymaysa a direksion ken nasaknap a maus-usar kadagiti senario a kasapulan ti linia a panagitunos ken addang-babaen ti-addang a panaggaraw.

Ti prinsipio ti panagtrabahona ket naibatay iti panagtitinnulong a mekanismo ti "drive transmission guidance". Ti taudan ti bileg ti Linear a tukad ti panagipatarus (kas ti servo motor, piezoelectric drive) ket mangipaay ti bileg, a mabaliwan iti linear a panagibalbaliw babaen dagiti paset ti panagipatulod (ball screw, piezoelectric ceramic, worm drive, kdpy.). Dagiti mangiwanwan nga estruktura (kas dagiti giya ti krus a roller ken dagiti presision a sliding table) ket manglapped ti direksion ti panaggaraw ti karga, a mangipasigurado nga awan ti panagrikus wenno panagibalbaliw bayat ti panagipatarus. Iti pannakaikuyog kadagiti paset ti feedback ti posision (dagiti agturay ti grating, dagiti magnetiko a grating), dagiti biddut ti panagibalbaliw ket mailinteg iti aktual-nga oras, a makagun-od ti kinaumiso ti panagposision iti mikrometro wenno uray pay ti lebel ti nanometro.

Iti termino ti panagusar, iti tay-ak ti sientipiko a panagsukisok, dagiti optiko nga eksperimental a plataporma ket kadawyan nga agus-usar kadagiti linia a tukad ti panagipatarus tapno mangbalbaliw ti posision dagiti lente ken prisma, ken makagun-od ti nanoscale nga addang babaen ti piezoelektriko a panagmaneho tapno masigurado ti kinatalged ti optiko a panagitunos ti dalan; Iti panagpataud ti semikonduktor, ti linia a tukad ti panagipatarus ti alikamen ti panagsukimat ti wafer ket mangtignay ti probe nga aggaraw a maymaysa iti rabaw ti chip, a naikuyog ti feedback manipud iti grating ruler, nga addaan iti kinaumiso ti panagposision iti ± 0.1 a mikron, a makasangpet kadagiti kasapulan ti panagduktal dagiti sirkulo ti lebel ti mikrometro; Iti medikal nga alikamen, ti bed translation stage ti CT scanner ket mangadaptar ti silent screw drive tapno magun-od ti naannayas ken nababa-speed movement bayat ti panageksamen ti pasiente, a mangliklik iti panagdayyeg a mangapektar iti kalidad ti imaging; Iti pay maipatinayon, dagiti instrumento ti panagrukod ti presision a kas dagiti makina ti panagrukod ti koordinado ket agpannurayda kadagiti linia a tukad ti panagipatarus tapno makagun-od ti nangato-eksakto a linia a panagibalbaliw a panagtengngel kadagiti senario a kas ti panagrukod ti panaggaraw ti ulo ken panagpakan ti piesa ti trabaho bayat ti panagproseso ti laser. Ti maymaysa nga ehe a pokusna ket mangaramid daytoy nga ad-adda a natalged ken gastos-epektibo ngem dagiti multi ehe a plataporma kadagiti senario a kasapulan ti eksakto a panagbalbaliw iti maymaysa a direksion.

Mabalinyo a buyaen ti ad-adu pay a proyekto wenno bisitaen ti video gallery-tayo babaen ti Youtube: https://www.youtube.com/@tallmanrobotics

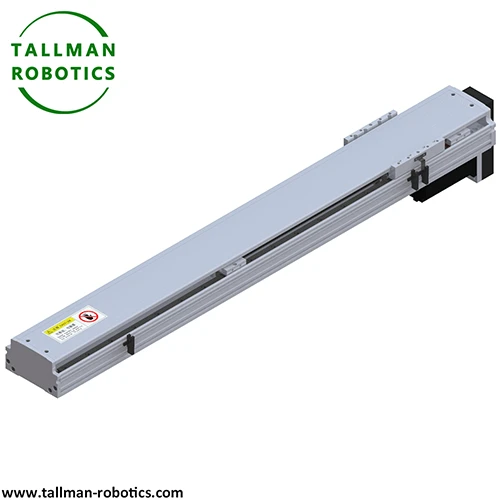

Ditoy, iyam-ammomi ti Linear Slide, TMSL170-CM nga addaan iti datos a kas iti sumaganad:

Gagangay a biddut ti linear motion platform

1.Positioning kinaumiso ti panagsisina

Panagaramid: Ti aktual a panagibalbaliw ket sumiasi manipud iti pateg ti instruksion iti labes ti sakop, ken ti maulit-ulit a biddut ti panagposision ket dumakkel.

Gapu: Naurnong a biddut ti pitch gapu iti pannakasuot ti tornilio ti bola, wenno pannakarelaks ti tension ti synchronous belt kalpasan ti napaut-panawen a panagusar; Ti saan nga umdas a panagpabanglo ti guide rail slider ket mabalin a mangpataud ti saan a patas a friction coefficient ken agresulta pay iti positioning drift.

Gagangay nga eksena: No ti grating ruler ti plataporma ti panagduktal ti semikonduktor ket naabbungotan iti buli, ti panagballikug ti senial ti feedback ket direkta a mangiturong iti panagsilpo ti panagposision iti ± 5 μ m wenno ad-adu pay.

2. Sports stuttering wenno abnormal nga arimbangaw

Panagaramid: Mapasamak ti sagpaminsan a panag-jamming bayat ti panagandar ti plataporma, a mapakuyogan iti uni wenno panagdayyeg ti metal friction.

Gapu: Dagiti rugit (kas kadagiti rugit ti panagputed) a nalaokan iti giya a riles ti pakaigapuan ti panag-jam ti slider; Nalabes a clearance iti nagbaetan ti lead screw nut ken ti lead screw, wenno saan nga umdas a pre tightening force ti bering a pakaigapuan ti axial displacement; Ti nakurapay a panagkapet iti nagbaetan ti sinkrono a sinturon ken ti pulley bayat ti nangato-a kapartak nga operasion ket mabalin a mangpataud kadagiti periodiko a "aglalaok" nga uni.

Senaryo ti nangato nga insidente: Iti aglawlaw ti panagmakinilia kadagiti ramit ti makina, no mapaay ti pannakaselio ti mangsalaknib a kalub ken agsepen ti coolant iti guide rail, nalaka laeng a mangpataud kadagita a biddut.

3. Saan nga umdas wenno sobra ti kargana a driving force

Panagaramid: Saan a madanon ti plataporma ti naikeddeng a kapartak, agsardeng no dumakkel ti karga, ken ti alarma ti panagpudot ti motor.

Gapu: Ti panag-jamming ti mekanismo ti transmision (kas iti panagrusing ti guide rail slider) ket mangiturong iti load torque a lumablabas iti rated value ti motor; Ti di umiso a panangisaad kadagiti parametro ti servo drive wenno dagiti abnormal a signal ti motor encoder ket mabalin a pakaigapuan ti saan a natalged a panagruar ti koriente.

Kaso: Ti plataporma ti panagsubok ti potoboltaiko iti ruar ket mabalin a makapadas ti agtultuloy a sobra a karga ti motor ti panagmaneho gapu ti immadu a biskosidad ti lana a pangpabanglo kadagiti aglawlaw ti nababa-temperatura.

4. Pannakadadael ti paset ti estruktura

Panagaramid: Naporma ti guide rail, nalukneng ti tornilio, wenno naburak ti slider, a mangibunga iti saan a makapagandar ti plataporma.

Gapu: Ti karga ket lumablabas iti rated value, a pakaigapuan ti saan nga umdas a kinatibker ti giya a riles ken depormasion; Ti napaut-panawen a panagurnong ti stress a gapuanan ti saan a patas a rabaw ti batayan bayat ti pannakaipasdek, wenno nakaro nga impakto (kas ti pannakatnag ti piesa ti trabaho) ket direkta a mangdadael kadagiti paset ti panagipatulod.

Senario ti peggad: No masansan nga agsardeng ti nadagsen-duty workpiece handling platform, mabalin a mapisang ti lead screw gapu iti nalabes nga inertia torque.

5. Malfunction ti sistema ti koriente

Performance: Saan nga agrugi ti motor, mapukaw ti position feedback signal, wenno kellaat nga agsardeng nga agtaray.

Gapu: Pannakasinga ti signal gapu kadagiti nasuot a kable ti encoder; Mistriggering gapu iti oxidation dagiti limit switch contacts; Ti short circuit dagiti terminal wiring ti motor wenno nakapuy a pannakaiwaras ti pudot ti drayber kadagiti nadam-eg nga aglawlaw ket mabalin a pakaigapuan ti proteksion ti sobra a karga.

Gagangay a masarakan kadagiti talyer a nababa ti kinadalusda, ti buli a nadekket iti rabaw dagiti de koriente a paset ket nalaka a mangpataud iti nakapuy a pannakakontak.

6. Abnormal a panagdayyeg ken arimbangaw

Panagaramid: Ti sapasap a panagdayyeg ti plataporma ket kumaro bayat ti nangato-a kapartak a panagpataray, nga addaan iti arimbangaw a nasurok a 70dB.

Gapu: Ti panagsilpo ti coaxialidad iti pannakaikabil dagiti pulley wenno engranahe, a mangibunga iti eksentrisidad ti panagipatulod; Ti saan a patas a puersa ti pre tightening ti guide rail slider, wenno pannakasuot dagiti mangsuporta a bering iti agsumbangir a murdong ti tornilio, ket mabalin a mangpataud iti periodiko a panagdayyeg.

Epekto: Kadagiti alikamen a pagkitikit babaen ti laser, ti panagdayyeg ket mabalin a direkta a mangpataud kadagiti nalawag a padron ti panagproseso.
